PG-15型污泥切割機圖文說明

PG-15型污泥切割機主要由立式切割機、管道連接、電控箱等構成。立式切割機主要由驅動部件、主動軸、從動軸、銑刀、機械密封、軸承、殼體等構成。切割機驅動部件帶動主動軸轉動，同時主動軸通過精密齒輪帶動從動軸轉動，使固定于兩軸上的銑刀呈逆向旋轉，而將固體物咬擠破碎。粉碎后粒徑不超過12mm。

1．結構特點：

1.1 切割機減速機及電動機采用軸裝式直聯減速器，使得切割機結構緊湊，安裝維護方便。

1.2 切割機主動軸和從動軸轉速不一，以便銑刀間夾渣的自清。

1.3切割機所用銑刀呈左螺旋狀和右螺旋狀，裝入主動軸和從動軸后再按左螺旋狀和右螺旋狀布置，以均衡刀片主軸上的力，提高切割機傳動平穩性。

1.4切割機軸承部采用機械密封，以保護切割機軸承正常工作。

2．獨立的切割刀片和墊片，刀片為7齒結構。

2.1切割刀片和墊片用高強度合金鋼，表面打磨均勻并硬化處理至較小45-50HRC。

2.2切割刀片、墊片和軸之間水平間隙不超過0.15mm，確保切割刀片正常驅動，減少磨損，并增加墊片的壓力。

2.3為保證顆粒大小，刀片齒尖高度不應超過齒根直徑13 毫米。

3．軸

切割機的驅動軸和被驅動軸由高強度合金鋼制成,調質處理,滿足強度要求.

4．底座和機殼

切割機底座由碳鋼制造而成，有一個導流裝置，它在引導固體顆粒直接進入粉碎型格柵的同時，可起保護軸襯的作用。

5．減速器

減速器性能良好，適應于惡劣環境，具有較大的減震能力。

6．電機

采用IP55電機，馬達額定功率是2.2KW，220/380 V/3 ph/50 Hz，馬達服務系數為1.15 ，在滿負荷時，效率因子不低于85%，功率因子不低于80%。

污泥切割機配套電氣控制說明：

1．通常為手動控制，也可自動控制或根據客戶需要預留PLC接口?？刂破餮b有“開—關/重新設置—自動"三檔選擇開關：在“關/重新設置"檔，切割機應停止運轉；在“開"檔，切割機運轉；在“自動"檔，切割機的開/關，由遠程控制器控制開或停。只有將開關選擇打到“關/重新設置"檔，切割機才會被重新設置。

2．安全措施

2.1堵塞情況發生時，處于開/自動兩種模式下控制器會停止切割機，并使之反轉來清除障礙物。堵塞清除后，控制器會恢復到正常運轉。如果堵塞情況仍存在，控制器自動在30秒內執行反轉過程，可以執行三次。如若三次反轉后堵塞情況仍存在，控制器會斷掉馬達的電源，并啟動延遲和不正常狀態指示燈。

2.2如果切割機正常運轉時，突然停電，則當電源恢復后，切割機恢復正常運轉。

2.3切割機非正常停止運轉時，突然停電，則當電源恢復后，不正常狀態指示燈會自動啟動。

2.4通過安裝在切割機啟動器上的過載保護繼電器，控制器為提供馬達過載保護。

2.5短路保護是由另外安裝一個適當大小的斷路器或保險絲來完成的。

2.6控制器的重新設置由就地開關面板控制。

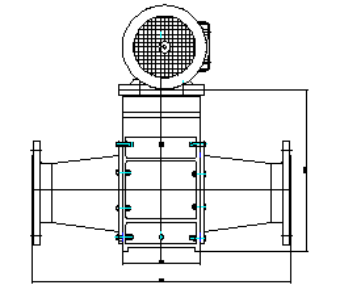

污泥切割機主要技術參數及外形尺寸：
