空氣堰潷水器技術說明

一、工作原理

空氣堰潷水器利用MSBR池曝氣系統的空氣源，通過自動控制箱內電動閥的周期性啟閉來達到排水與停止排水的目的。當空氣排水堰進氣閥關閉時，空氣罩內的空氣在水壓作用下通過排水閥排入大氣，罩內水位逐漸上升，當水位升至三角堰板時開始排水。同時，空氣罩內空氣壓力逐漸降低，當罩內壓力降低至壓力設定值下關閉排氣閥，連續排水至工藝要求設定的排水時間。此時，打開空氣排水堰進氣閥，空氣開始進入空氣罩內，罩內壓力逐漸上升；當罩內壓力升至壓力設定值上關閉進氣閥，空氣排水堰停止排水。此時，空氣罩內空氣壓力始終保持恒定，直至下一周期。

二、主要特點

1.排水堰槽的三角堰板可上下調整，通過調整三角堰板來調定底部水位線，對安裝基礎要求不高，使安裝變的簡單易行。

2.排水堰槽及空氣罩固定在事先澆筑的砼支架上，或用不銹鋼支架整體安裝。自動控制箱設置于SBR池上或池外地坪，就近接入曝氣系統的空氣源。

3.自動空氣排水堰控制簡單，易操作，日常維護量少，能耗低，除兩個電磁閥通氣外無其它耗能設備。

空氣堰潷水器適用場所：

一、主要工藝流程如下：

SBR、CASS池內進水、 風機嚗氣、  污泥沉淀、   潷水器潷水

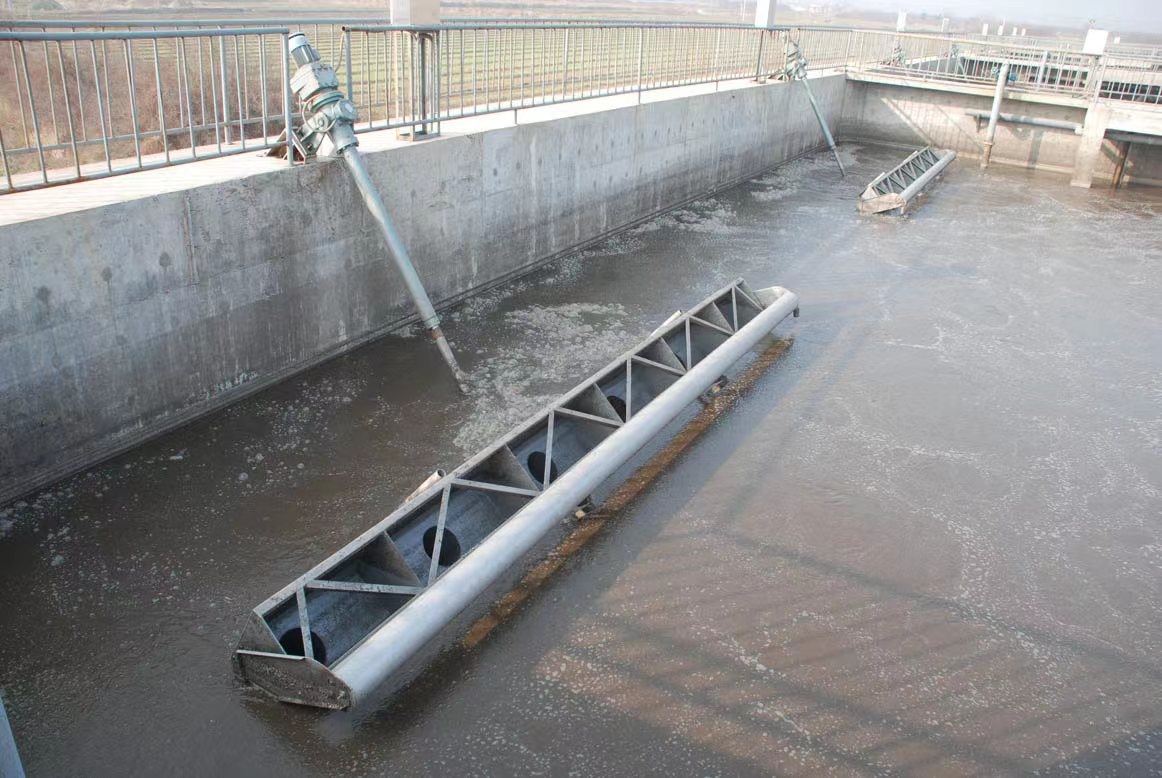

二、設備主要技術性能：

1、設備主體采用三點旋轉支撐，各個部件配合緊湊、運轉平穩。

2、浮筒采用浮動設計，能根據池內水位不斷變化而始終保持浮筒擋渣面與水位持平，達到擋渣的效果。

3、設備動力采用擺線針輪減速機帶動絲杠作勻速直線運動，設備運行時能保證潷水槽連續、均勻地潷水。

4、設備運行時潷水速度均勻、潷水槽內無污泥滯留、水面平穩無波動、主體動力無噪音、潷水完畢能自動反程。

5、水下旋轉部分采用機械密封裝置，能保證潷水器旋轉部分長期運轉而不漏水。

6、機械傳動部分采用擺線針輪減速機，有效地保證潷水速度的穩定并提供足夠的推力，電動推桿內部配置多級保護，能保證設備長期運行而不至損壞。

7、設備正常運行時，用戶可以根據實際需通過電控柜內自帶的數顯（潷水深度調節器）對出水量進行調節，潷水范圍能在0至潷水深度之間作隨意調整。

主要技術參數
