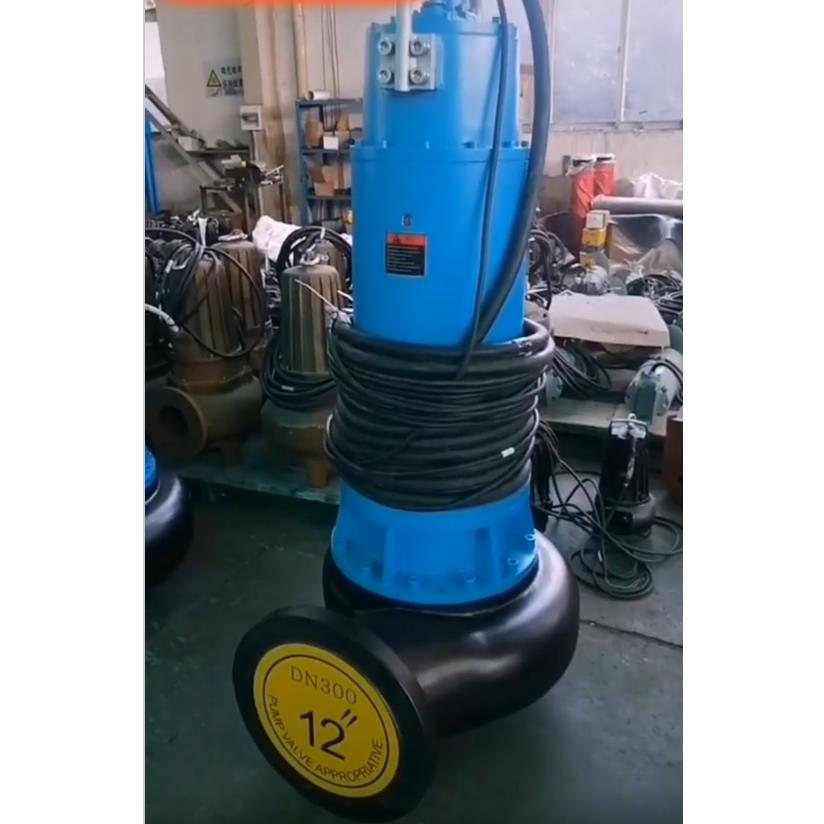

AS55-2CB排砂泵技術說明

（1）排砂泵為成套裝置，并配備耦合裝置、316L不銹鋼雙導桿、90°出水彎座及配套反法蘭、316L不銹鋼提升鏈、動力和控制潛水電纜、轉接箱及就地按鈕箱、綜合保護器、基礎螺栓等有效和安全運行以及安裝所必需的附件。水泵能自動穩固地與排水連接座聯接，并且水泵能夠在導桿引導下從泵坑頂部到排水連接座之間自由滑動，不需要下井檢查和安裝。

（2）供貨時提供水泵性能曲線，并在曲線上標出水泵的允許工作范圍。水泵具有較寬的高效區，設計工況點必位于水泵高效區內，且盡可能接近最佳效率點，且效率大于70%。

（3）水泵能連續運行、間歇運行和長期停止?fàn)顟B(tài)后恢復運行。能夠在 20m 水深下持續長期運行，安全運行時間至少為10,000h。潛水泵應能通過固體顆粒以及長纖維等而不發生堵塞現象。

（4）泵出水配管法蘭應按ISO標準，公稱壓力1MPa為準。泵的性能試驗規程應以ISO9906為準。

（5）泵殼采用球墨鑄鐵整體澆鑄，其材質應至少為QT400，其表面須平滑、無砂眼或其它鑄造缺陷，所有外露的螺栓螺母均至少由316L不銹鋼制成。除不銹鋼外，所有與泵送介質接觸的金屬表面和泵的外部應噴涂有優質底漆及面漆保護。所有水流通過部分應設計成無銳角形式，以使流速和流態變化趨于平穩。流道的斷面應足夠大，以使相應粒徑的雜物能通過。泵殼要有足夠的厚度來承受所有的載荷，包括要求的靜水試驗壓力以及連續工作的最大壓力。泵殼設計時要考慮到能夠把葉輪從頂部或底部抽出。

（6）葉輪為單通道無堵塞形式，具有非常好的過流特性，能使廢水中通常存在的固體、纖維物質、污泥等介質暢通無阻。其葉輪必須為靜態及動態平衡，采用材料316L不銹鋼。葉輪應進行動平衡試驗，動平衡精度不低于 G6.3級，振動烈變不大于0.45mm/s。葉輪表面需有金屬熱噴涂保護層和聚氯乙烯環氧樹脂底漆。

（7）泵軸和電機軸為同一單元，泵軸是電機軸的延伸，不采用耦連形式（泵軸和電機軸應是連續不間斷的軸并與輸送介質隔開）。泵軸的材料應不低于420不銹鋼，不能用鑲套不銹鋼泵軸來替代。

（8）軸承采用高質量的長期潤滑軸承，采用NSK品牌軸承，軸承使用壽命不低于10萬小時。

（9）機械密封采用兩個上下雙重獨立的高質量機械密封系統，可以順時針或逆時針轉動，而不會帶來不良后果。材質采用碳化鎢或碳化硅，介質酸堿度范圍為 pH6～10。機械密封的使用壽命不低于 50000 小時。兩機械密封間應有一油室，油室應防止過滿和留有油膨脹的空間。機械密封是免維護的，潤滑與被輸送液體相隔開，能抵抗熱沖擊。采用碳化鎢材質。

（10）電機應配有用于控制和動力的水下型電纜，每根電纜都有一單獨的進口，并進行可靠的密封。在接線室的內部由環氧樹脂澆灌密封，以確保即使電纜在破損情況下介質水也不會通過線芯進入電機。如果動力電纜是多芯電纜，則每根電纜還要進行單獨密封。電纜伸進接線室，并用可重復使用的橡膠密封件密封或樹脂密封。電纜終端在潛水電機制造完畢時做好密封。

（11）潛水電機為三相鼠籠電機，3 相、380V、50Hz，防護等級 IP68，絕緣等級F。供貨時必須提供潛水電機性能試驗報告和性能曲線報告，并保證在 H-Q 曲線上任一點工作時，都不會出現過載。電機能每小時啟動至少15次。電機和電纜能在水下 20 米處連續使用而不失去其防水性能。

（12）電機在每相繞組中串聯溫控開關，當電機溫度超過工廠設定的溫度極限值時，此溫控開關會自動打開，停止電機運行并傳送報警信息到監控系統。在定子室或油室中設置傳感器，當探測到室內有泄露時，將發出訊息至控制系統。當水泵額定功率大于 50kW 時，應配備軸承溫度探測器，傳感器直接與止推軸承的外滾道接觸，以執行精確的溫度監控功能。

（13）水泵配套提供綜合保護器。綜合保護器接受水泵電機保護元件的報警信號，將報警故障信號傳送到泵的管理系統或廠區中央控制系統，以便自動停止電機。

潛水電泵自動保護措施

a 電機定子溫度在定子繞組A、B、C三相分別嵌設二只溫度傳感器（進口優質Pt100鉑電阻元件，一用一備），作為超溫時停機的檢測元件。

b 電機內腔泄漏在電機內腔內應設置二只優質滲漏傳感器（一只報警，一只停機），測定漏油及滲水，以防止水進入電機內腔。另外，在電機內腔內應設置一只優質濕度傳感器，以便監測電機的結露情況。

c 在電機接線盒內應設置二只優質滲漏傳感器（一只報警，一只停機）

d 推力軸承溫度在推力軸座設置二只溫度傳感器（進口優質pt100元件）來監測軸承溫度。

e 推力軸承油室濕度在推力軸承油室內，應設置兩只優質濕度傳感器（一用一備）。以上傳感器元件連接至就地接線箱，并且每根線都作出標志，以便識別和引出。所有輸出信號應與潛水電泵綜合保護器相匹配，所有輸出信號采取防干擾屏蔽的措施。

水泵類附屬設備要求

1.就地接線箱為戶外型，外殼采用不銹鋼材料，防護等級不低于IP68，須防潮、防水、防腐蝕；就地接線箱設有帶電顯示裝置、加熱器和溫濕度控制器。溫濕度控制器具有以下功能：

a當濕度大于88%RH時啟動加熱器，小于80%RH時停止加熱；當溫度小于5°C時啟動加熱器，大于15°C時停止加熱。

b溫濕度控制器輸出信號量須以開關量形式引入監控系統。

1.就地接線箱的外殼顏色由買方指定。

2.配套提供的控制箱保護功能齊全，潛水泵設置電機過載、缺相、欠電壓、短路、斷路、泄漏、電機溫升、軸承溫升等保護。顯示功能：電源、運行、故障等指示燈（采用高亮度發光管）。電控柜接到設備故障信號后立即進行聲光報警，同時切斷電源，故障顯示保留。

3.水泵廠家配套水泵接線箱。要求滿足與起動柜連接的一切附屬設備。

排砂泵附件

排砂泵包括以下內容，但不限于以下各項：

①不銹鋼銘牌須牢固地固定在每臺泵明顯的位置上，銘牌采用沖壓的數字標志。

②每臺泵須配置起吊用的吊耳，其位置應該置于泵的重心附近，污水提升泵配置一次性提升裝置作為提升泵的起吊裝置。

③提供316L不銹鋼材質的地腳螺栓、電纜吊鉤和316L不銹鋼材質的電纜吊掛網兜。

④杜安環保提供不銹鋼材質的導桿、導桿固定支架、緊固材料。

⑤江蘇杜安環保提供一份備用不銹鋼銘牌用于項目自行保存。
